Przepusty kablowe Przepusty dachowePrzepust typu „fajka”

Przepust typu „fajka”

SHD

Dodaj do listy obserwowanych produktów

niewielka masa transportowa dzięki możliwości podziału na elementy

Odpowiedni do wszystkich typowych konstrukcji dachów płaskich. Regulowany, modułowy system posiada możliwość regulacji wysokości i ustawienia pod odpowiednim kątem w zakresie 360°. Przykładowe zastosowania to np. telefonia komórkowa, instalacje solarne i klimatyzacyjne.

Fakty

Zalety:

części stalowe przepustu typu „fajka” są ocynkowane ogniowo
możliwość ustawienia pod różnym kątem (w zakresie 360°) i dostosowania wysokości po zamontowaniu płyty podstawowej

Zakres dostawy:

przepust typu „fajka” z okapem
akcesoria montażowe

Właściwości:

uszczelnienia kabli dokonuje się za pomocą specjalnie dostosowanych do tego typu przepustów gumowych wkładów uszczelniających SKD.

Tworzywo:

stal St 37 ocynkowana ogniowo

Do pobrania

Instrukcja montażu

SHD (PDF, 1MB)

Kartę katalogową & Specyfikacje

Aby pobrać kartę katalogową i pecyfikacje, należy sprawdzić i skonfigurować produkt w dolnej części oraz pobrać za pomocą symbolu Download symbol

Warianty

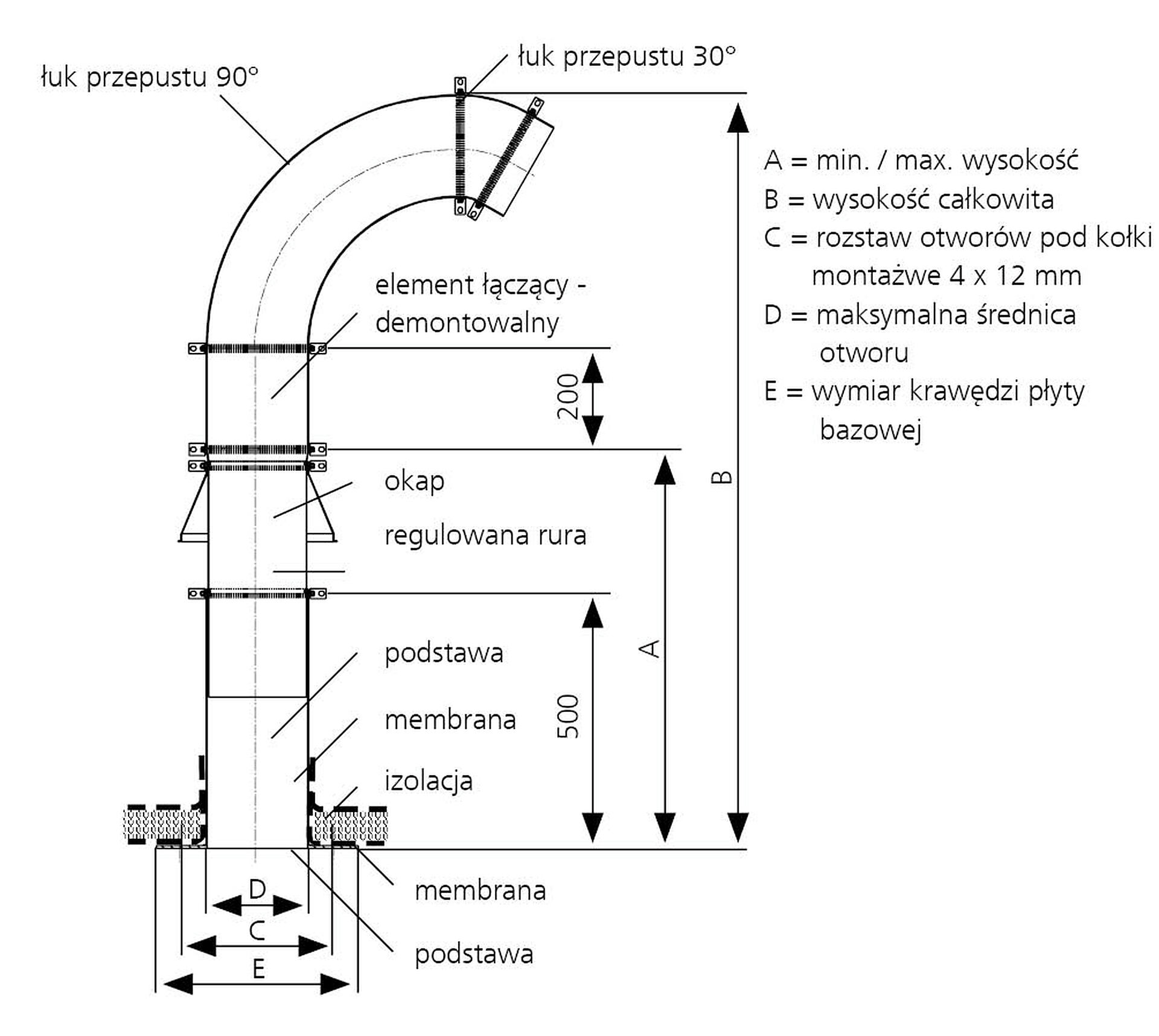

A (mm)	B (mm)	D (Ø_i mm)	E (mm)	Nr katalogowy	Numer artykułu	GTIN
600 - 950	1050 - 1400	100	300	SHD100 fvz	1001094300	4052487025829	Pobranie wybranego wariantu: Kartę katalogową Pobieranie (.pdf) Specyfikacje GAEB XML (.x81) GAEB 90 (.d81) Widok tekstu (.txt) Word (.docx) Liczba sztuk:
600 - 950	1175 - 1525	150	350	SHD150 fvz	1001094500	4052487025843	Pobranie wybranego wariantu: Kartę katalogową Pobieranie (.pdf) Specyfikacje GAEB XML (.x81) GAEB 90 (.d81) Widok tekstu (.txt) Word (.docx) Liczba sztuk:
600 - 950	1300 - 1650	200	400	SHD200 fvz	1001094000	4052487025805	Pobranie wybranego wariantu: Kartę katalogową Pobieranie (.pdf) Specyfikacje GAEB XML (.x81) GAEB 90 (.d81) Widok tekstu (.txt) Word (.docx) Liczba sztuk:
600 - 950	1550 - 1900	300	500	SHD300 fvz	1001095000	4052487025867	Pobranie wybranego wariantu: Kartę katalogową Pobieranie (.pdf) Specyfikacje GAEB XML (.x81) GAEB 90 (.d81) Widok tekstu (.txt) Word (.docx) Liczba sztuk:

Przewidywany czas wysyłki ok: 2-3 dni roboczych, z zastrzeżeniem wcześniejszej sprzedaży
