Przepust uziemiający

do zabetonowania z nakładką i zaciskiem krzyżowym

HEA PK

Dodaj do listy obserwowanych produktów

Przepust uziemiający - do zabetonowania z nakładką i zaciskiem krzyżowym

opatentowane zabezpieczenie przed przekręceniem dzięki specjalnym konturom podkładki kontaktowej

Do montażu w jednej płaszczyźnie z szalunkiem w betonie wodoszczelnym. Za pomocą obustronnego gwintu w rdzeniu przepustu można wykonywać podłączenia uziemienia wewnątrz i na zewnątrz. Za pomocą nakładki z zaciskiem krzyżowym można wykonywać podłączenie uziemienia w ścianie.

Fakty

Zalety:

szczelne połączenie z betonem dzięki przegrodzie wodnej
obustronny, wodoszczelny gwint przyłączeniowy (otwór nieprzelotowy)
odporność na korozję

Zakres dostawy:

zacisk krzyżowy do przyłączania zbrojenia/uziom fundamentowy
tarcze do mocowania w szalunku z 4 otworami na gwoździe

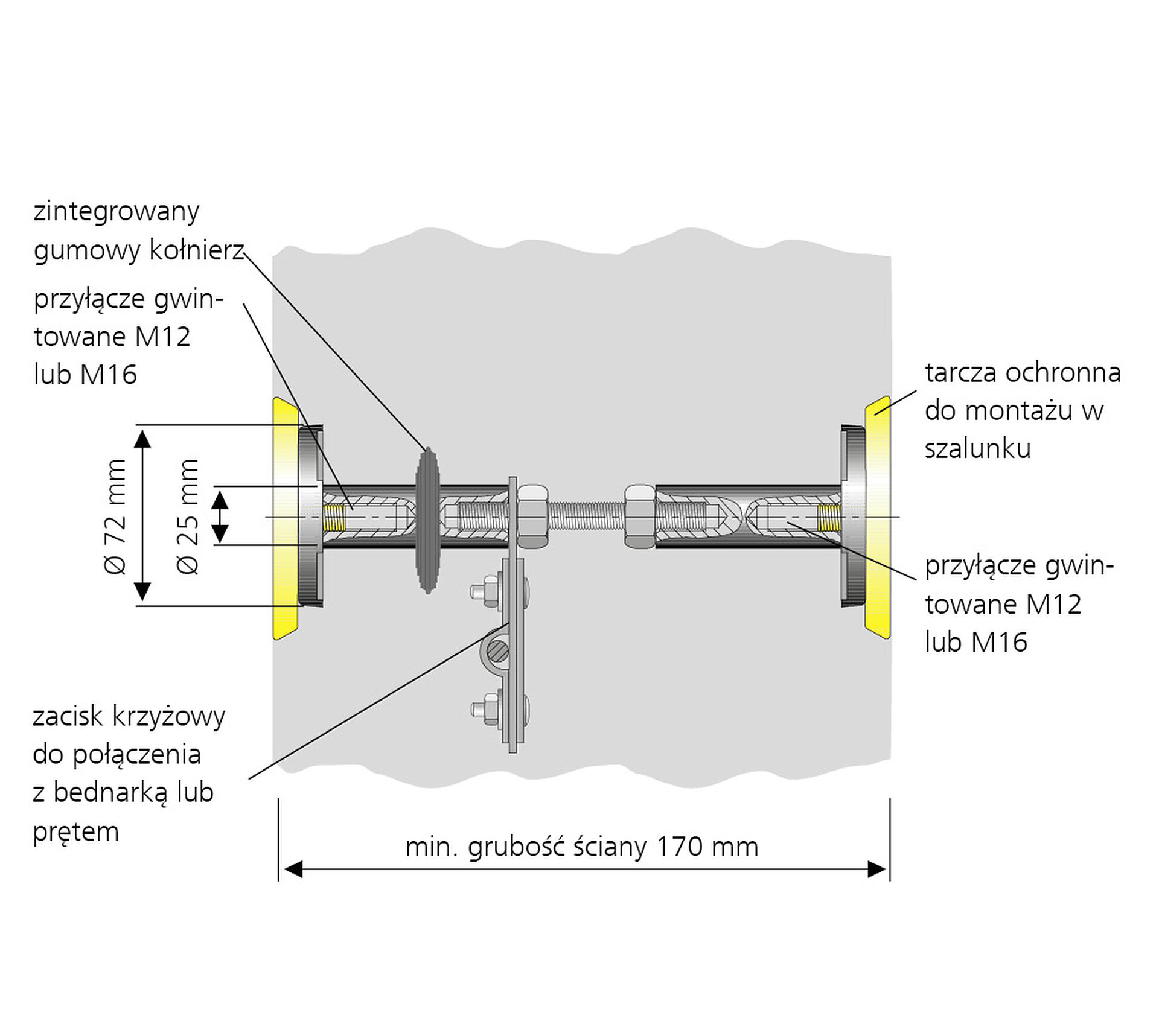

Wymiary:

rdzeń przepustu: okrągły, Ø 25 mm
połączenie rdzenia przepustu: bolcami gwintowanymi M16
podkładka kontaktowa: Ø 72 mm

Zakres zastosowania:

Beton wodoszczelny o klasie obciążenia 1 i 2

Tworzywo:

rdzeń przepustu i podkładki kontaktowe: stal nierdzewna V4A (AISI 316L)
połączenie rdzenia przepustu: stal St37, ocynkowana
przegroda wodna: NBR
tarcze do mocowania w szalunu: PE
nakładką z zaciskiem krzyżowym: stal St37

Testy/normy:

DIN 18014
DIN EN 62305-3
VDE 0185-305-3 (z funkcją odgromową)

Do pobrania

Instrukcja montażu

Kartę katalogową & Specyfikacje

Aby pobrać kartę katalogową i pecyfikacje, należy sprawdzić i skonfigurować produkt w dolnej części oraz pobrać za pomocą symbolu Download symbol

Warianty

Grubość ściany (mm)	Bolec gwintowany	Nr katalogowy	Numer artykułu	GTIN
150	M12	HEA PK M12/150	1700030150	4052487141963	Pobranie wybranego wariantu: Kartę katalogową Pobieranie (.pdf) Specyfikacje GAEB XML (.x81) GAEB 90 (.d81) Widok tekstu (.txt) Word (.docx) Liczba sztuk:
160	M12	HEA PK M12/160	1700030160	4052487168625	Pobranie wybranego wariantu: Kartę katalogową Pobieranie (.pdf) Specyfikacje GAEB XML (.x81) GAEB 90 (.d81) Widok tekstu (.txt) Word (.docx) Liczba sztuk:
170	M12	HEA PK M12/170	1700030170	4052487206068	Pobranie wybranego wariantu: Kartę katalogową Pobieranie (.pdf) Specyfikacje GAEB XML (.x81) GAEB 90 (.d81) Widok tekstu (.txt) Word (.docx) Liczba sztuk:
180	M12	HEA PK M12/180	1700030180	4052487206082	Pobranie wybranego wariantu: Kartę katalogową Pobieranie (.pdf) Specyfikacje GAEB XML (.x81) GAEB 90 (.d81) Widok tekstu (.txt) Word (.docx) Liczba sztuk:
200	M12	HEA PK M12/200	1700030200	4052487136532	Pobranie wybranego wariantu: Kartę katalogową Pobieranie (.pdf) Specyfikacje GAEB XML (.x81) GAEB 90 (.d81) Widok tekstu (.txt) Word (.docx) Liczba sztuk:
240	M12	HEA PK M12/240	1700030240	4052487136570	Pobranie wybranego wariantu: Kartę katalogową Pobieranie (.pdf) Specyfikacje GAEB XML (.x81) GAEB 90 (.d81) Widok tekstu (.txt) Word (.docx) Liczba sztuk:
250	M12	HEA PK M12/250	1700030250	4052487136587	Pobranie wybranego wariantu: Kartę katalogową Pobieranie (.pdf) Specyfikacje GAEB XML (.x81) GAEB 90 (.d81) Widok tekstu (.txt) Word (.docx) Liczba sztuk:
300	M12	HEA PK M12/300	1700030300	4052487136600	Pobranie wybranego wariantu: Kartę katalogową Pobieranie (.pdf) Specyfikacje GAEB XML (.x81) GAEB 90 (.d81) Widok tekstu (.txt) Word (.docx) Liczba sztuk:
365	M12	HEA PK M12/365	1700030365	4052487136617	Pobranie wybranego wariantu: Kartę katalogową Pobieranie (.pdf) Specyfikacje GAEB XML (.x81) GAEB 90 (.d81) Widok tekstu (.txt) Word (.docx) Liczba sztuk:
400	M12	HEA PK M12/400	1700030400	4052487136624	Pobranie wybranego wariantu: Kartę katalogową Pobieranie (.pdf) Specyfikacje GAEB XML (.x81) GAEB 90 (.d81) Widok tekstu (.txt) Word (.docx) Liczba sztuk:
500	M12	HEA PK M12/500	1700030500	4052487136631	Pobranie wybranego wariantu: Kartę katalogową Pobieranie (.pdf) Specyfikacje GAEB XML (.x81) GAEB 90 (.d81) Widok tekstu (.txt) Word (.docx) Liczba sztuk:

Przewidywany czas wysyłki ok: na żądanie

Grubość ściany (mm)	Bolec gwintowany	Nr katalogowy	Numer artykułu	GTIN
150	M16	HEA PK M16/150	1700031150	4052487164795	Pobranie wybranego wariantu: Kartę katalogową Pobieranie (.pdf) Specyfikacje GAEB XML (.x81) GAEB 90 (.d81) Widok tekstu (.txt) Word (.docx) Liczba sztuk:
160	M16	HEA PK M16/160	1700031160	4052487206143	Pobranie wybranego wariantu: Kartę katalogową Pobieranie (.pdf) Specyfikacje GAEB XML (.x81) GAEB 90 (.d81) Widok tekstu (.txt) Word (.docx) Liczba sztuk:
200	M16	HEA PK M16/200	1700031200	4052487136655	Pobranie wybranego wariantu: Kartę katalogową Pobieranie (.pdf) Specyfikacje GAEB XML (.x81) GAEB 90 (.d81) Widok tekstu (.txt) Word (.docx) Liczba sztuk:
240	M16	HEA PK M16/240	1700031240	4052487136679	Pobranie wybranego wariantu: Kartę katalogową Pobieranie (.pdf) Specyfikacje GAEB XML (.x81) GAEB 90 (.d81) Widok tekstu (.txt) Word (.docx) Liczba sztuk:
250	M16	HEA PK M16/250	1700031250	4052487136686	Pobranie wybranego wariantu: Kartę katalogową Pobieranie (.pdf) Specyfikacje GAEB XML (.x81) GAEB 90 (.d81) Widok tekstu (.txt) Word (.docx) Liczba sztuk:
300	M16	HEA PK M16/300	1700031300	4052487136693	Pobranie wybranego wariantu: Kartę katalogową Pobieranie (.pdf) Specyfikacje GAEB XML (.x81) GAEB 90 (.d81) Widok tekstu (.txt) Word (.docx) Liczba sztuk:
365	M16	HEA PK M16/365	1700031365	4052487136709	Pobranie wybranego wariantu: Kartę katalogową Pobieranie (.pdf) Specyfikacje GAEB XML (.x81) GAEB 90 (.d81) Widok tekstu (.txt) Word (.docx) Liczba sztuk:
400	M16	HEA PK M16/400	1700031400	4052487136716	Pobranie wybranego wariantu: Kartę katalogową Pobieranie (.pdf) Specyfikacje GAEB XML (.x81) GAEB 90 (.d81) Widok tekstu (.txt) Word (.docx) Liczba sztuk:
500	M16	HEA PK M16/500	1700031500	4052487136723	Pobranie wybranego wariantu: Kartę katalogową Pobieranie (.pdf) Specyfikacje GAEB XML (.x81) GAEB 90 (.d81) Widok tekstu (.txt) Word (.docx) Liczba sztuk:
