Przepust uziemiający

do hydroizolacji budynku wg DIN 18533 (tzw. „czarna wanna”)

HEA W

Dodaj do listy obserwowanych produktów

Przepust uziemiający - do hydroizolacji budynku wg DIN 18533 (tzw. „czarna wanna”)

opatentowane zabezpieczenie przed przekręceniem dzięki specjalnym konturom podkładki kontaktowej

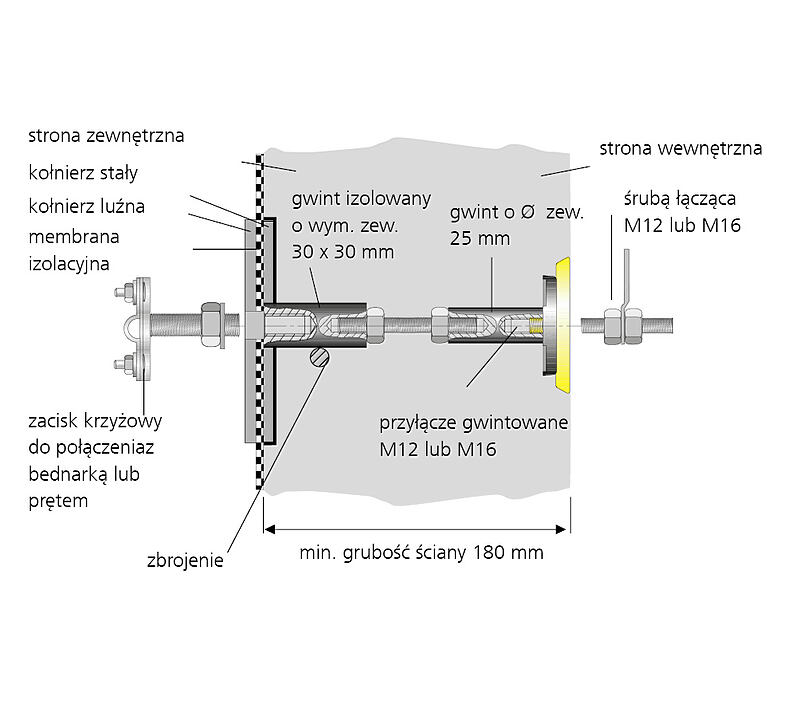

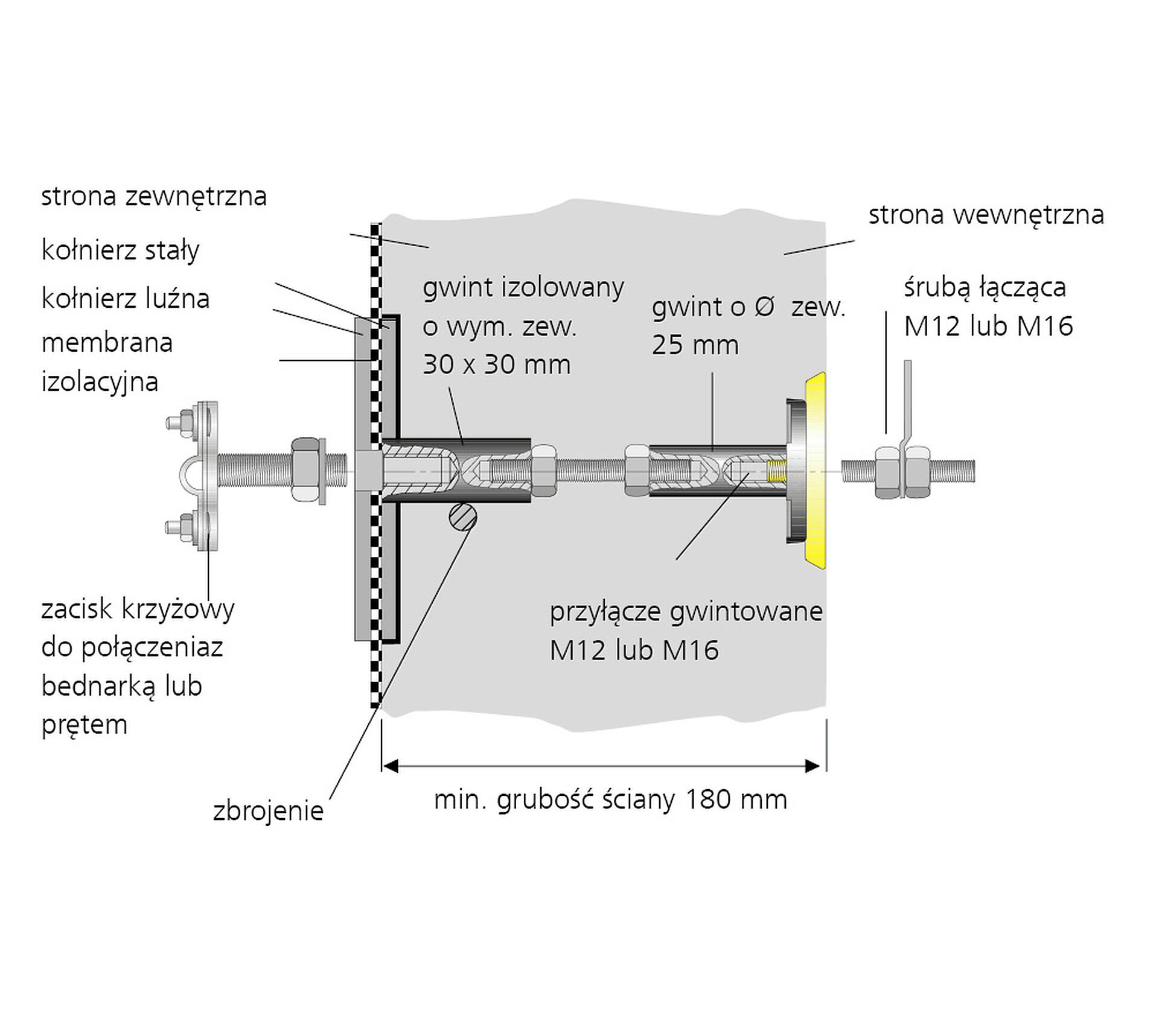

Do montażu w ścianie w jednej płaszczyźnie z szalunkiem w budynkach z izolacją zewnętrzną wg DIN 18533. Przyłączenia izolacji zewnętrznej dokonuje się za pomocą kołnierza do zabetonowania/mocowania na kołki. Za pomocą zacisku krzyżowego lub gwintu przyłączeniowego wykonuje się podłączenia uziemienia.

Fakty

Zalety:

odpowiednie do tzw. „czarnej wanny”
obustronny, wodoszczelny gwint przyłączeniowy (otwór nieprzelotowy)
odporność na korozję

Zakres dostawy:

zacisk krzyżowy z gwintem M20

Wymiary:

kołnierz do zabetonowania/mocowania na kołki: Øzewn. 210 mm
rdzeń przepustu: okrągły, Ø 25 mm
połączenie rdzenia przepustu: bolcami gwintowanymi M16
podkładka kontaktowa: Ø 72 mm
minimalna grubość ściany: 180 mm

Zakres zastosowania:

Klasa ekspozycji na wodę DIN 18533: W1-E, W2.1-E i W2.2-E

Tworzywo:

kołnierz do zabetonowania/mocowania na kołki: V4A (AISI 316L)
rdzeń przepustu i podkładki kontaktowe: stal nierdzewna V4A (AISI 316L)
połączenie rdzenia przepustu: stal St37, ocynkowana
tarcze do mocowania w szalunu: PE
zacisk krzyżowy M20: stal nierdzewna V4A (AISI 316L)

Testy/normy:

Wg DIN 18014
DIN EN 62305-3
VDE 0185-305-3 (z funkcją odgromową)

Do pobrania

Instrukcja montażu

HEA W (PDF, 311KB)

Protokoły z badań

HEA W Nr. 20_389-4 (PDF, 586KB)

Kartę katalogową & Specyfikacje

Aby pobrać kartę katalogową i pecyfikacje, należy sprawdzić i skonfigurować produkt w dolnej części oraz pobrać za pomocą symbolu Download symbol

Warianty

Grubość ściany (mm)	Bolec gwintowany	Nr katalogowy	Numer artykułu	GTIN
200	M12	HEA W M12/200	1700040200	4052487136518	Pobranie wybranego wariantu: Kartę katalogową Pobieranie (.pdf) Specyfikacje GAEB XML (.x81) GAEB 90 (.d81) Widok tekstu (.txt) Word (.docx) Liczba sztuk:
240	M12	HEA W M12/240	1700040240	4052487136525	Pobranie wybranego wariantu: Kartę katalogową Pobieranie (.pdf) Specyfikacje GAEB XML (.x81) GAEB 90 (.d81) Widok tekstu (.txt) Word (.docx) Liczba sztuk:
250	M12	HEA W M12/250	1700040250	4052487136549	Pobranie wybranego wariantu: Kartę katalogową Pobieranie (.pdf) Specyfikacje GAEB XML (.x81) GAEB 90 (.d81) Widok tekstu (.txt) Word (.docx) Liczba sztuk:
300	M12	HEA W M12/300	1700040300	4052487136556	Pobranie wybranego wariantu: Kartę katalogową Pobieranie (.pdf) Specyfikacje GAEB XML (.x81) GAEB 90 (.d81) Widok tekstu (.txt) Word (.docx) Liczba sztuk:
365	M12	HEA W M12/365	1700040365	4052487136563	Pobranie wybranego wariantu: Kartę katalogową Pobieranie (.pdf) Specyfikacje GAEB XML (.x81) GAEB 90 (.d81) Widok tekstu (.txt) Word (.docx) Liczba sztuk:
400	M12	HEA W M12/400	1700040400	4052487136594	Pobranie wybranego wariantu: Kartę katalogową Pobieranie (.pdf) Specyfikacje GAEB XML (.x81) GAEB 90 (.d81) Widok tekstu (.txt) Word (.docx) Liczba sztuk:
500	M12	HEA W M12/500	1700040500	4052487136648	Pobranie wybranego wariantu: Kartę katalogową Pobieranie (.pdf) Specyfikacje GAEB XML (.x81) GAEB 90 (.d81) Widok tekstu (.txt) Word (.docx) Liczba sztuk:

Przewidywany czas wysyłki ok: na żądanie
