Przepusty rurowe

Zestaw uszczelniający

do karbowanych rur kablowych i rur mediów

WRD

Dodaj do listy obserwowanych produktówDodaj do listy obserwowanych produktów
Zestaw uszczelniający - do karbowanych rur kablowych i rur mediów
USP
  • Optyczna i dotykowa kontrola poprawności montażu dzięki zabudowanym otworom kontrolnym
  • opatentowana technologia pierścieni wzmacniających zapewnia równomierny docisk i zapobiega deformacjom

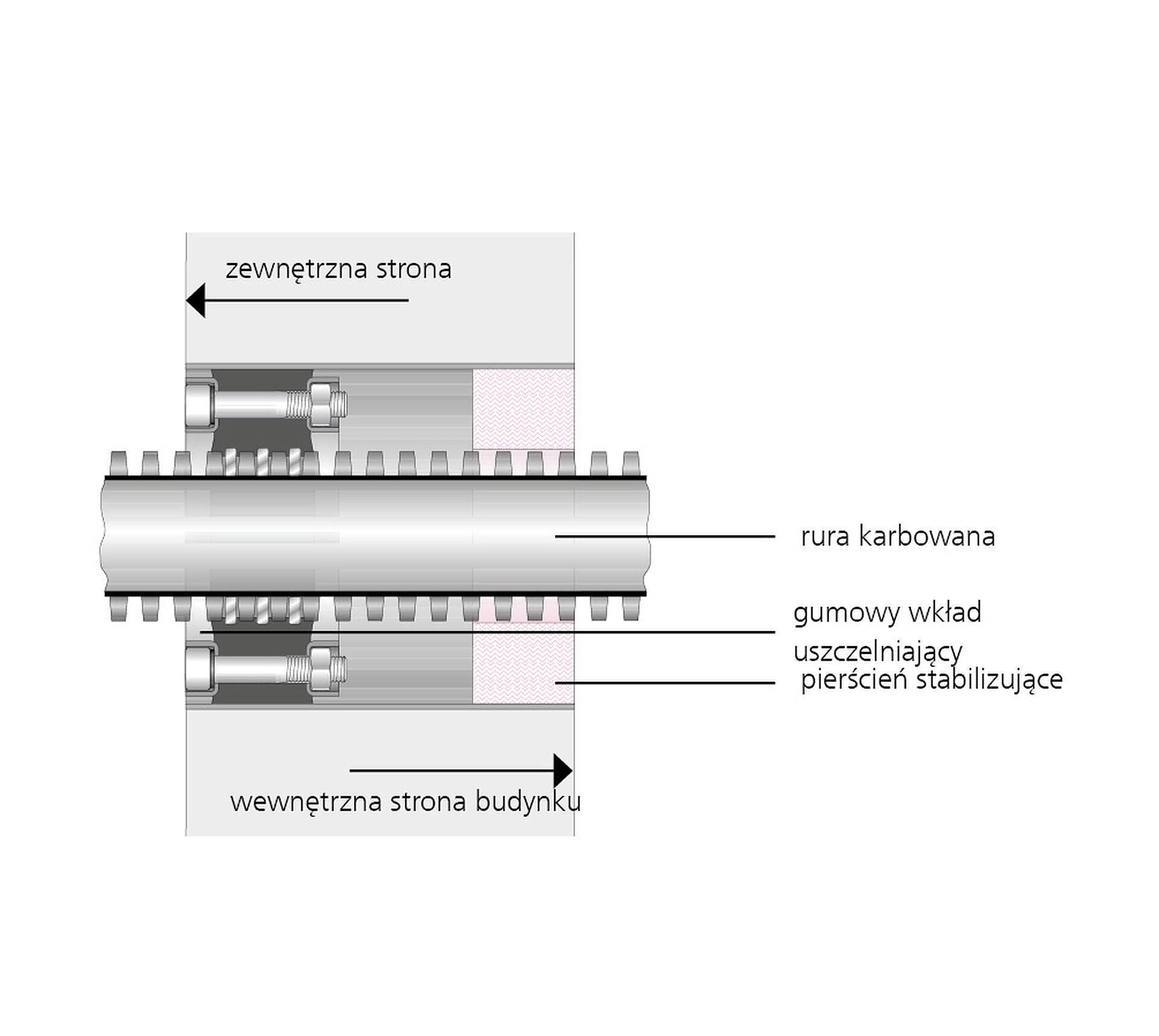

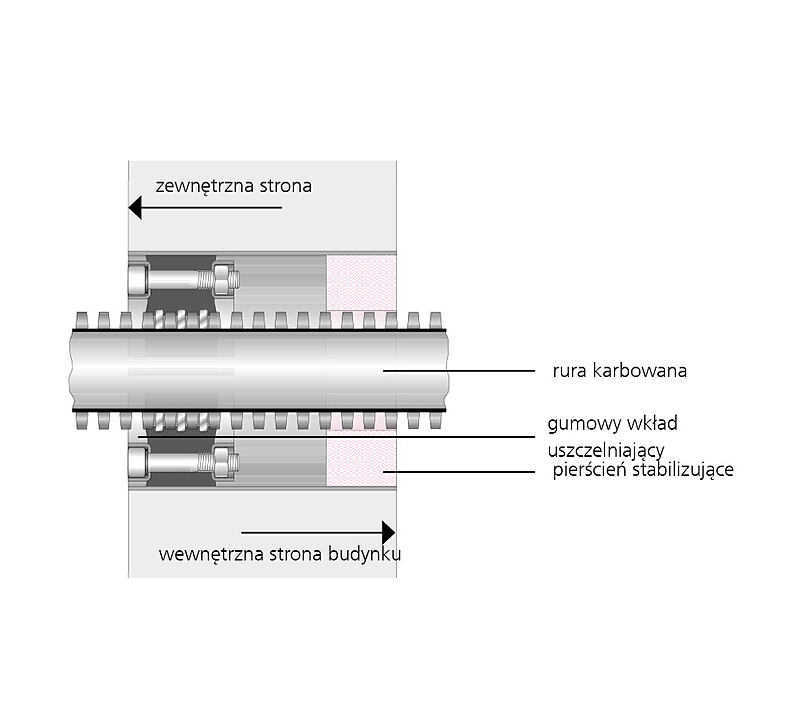

Do uszczelniania karbowanych rur osłonowych na kable i karbowanych rur doprowadzających media. Zakładane na profil karbowany pierścienie wzmacniające zapobiegają deformacji i uszkodzeniom rury karbowanej, zapewniając równomierny docisk gumowego wkładu uszczelniającego. Dołączone pierścienie izolacyjne służą do wyśrodkowania rury karbowanej po wewnętrznej stronie budynku i zapewniają czyste zamknięcie ściany.
Zestaw uszczelniający - do karbowanych rur kablowych i rur mediów
P1_WRD.TIFProduktbilder
M2_WRD_2502.JPGMontagebilder
B1_WRD.TIFB1_WRD_B80.TIF
P1_WRD.TIFP_WELLROHRDICHTUNG_WRD_2.JPGE1_WRD.JPGP_WELLROHRDICHTUNG_WRD_4.JPGP_WELLROHRDICHTUNG_WRD_1.JPGP_WELLROHRDICHTUNG_WRD_3.JPG
M2_WRD_2502.JPGM3_WRD_2502.JPGM4_WRD_2502.JPGM5_WRD_2502.JPGM6_WRD_2502.JPGM7_WRD_2502.JPGM8_WRD_2502.JPGM9_WRD_2502.JPGM10_WRD_2502.JPGM11_WRD_2502.JPGM12_WRD_2502.JPGM13_WRD_2502.JPGM14_WRD_2502.JPG

Fakty

Zakres dostawy:

  • Standardowy gumowy wkład uszczelniający HSD
  • Pierścienie wzmacniające ze stali nierdzewnej
  • Pierścień izolacyjny dzielony

Wymiary:

  • szerokość uszczelnienia: 40, 60 lub 80 mm (w zależności od rury karbowanej)

Właściwości:

  • posiada certyfikat KOT wydany przez ITB
  • Pierścienie wzmacniające są produkowane w wersjach dostosowanych do profili rur karbowanych poszczególnych producentów

Zakres zastosowania:

  • do zabetonowania, do dobetonowania

Tworzywo:

  • wszystkie części metalowe: stal nierdzewna V2A (AISI 304L)
  • Uszczelka gumowa: EPDM
  • Pierścień izolacyjny: styrodur (XPS)

Szczelność:

  • gazo- i wodoszczelność
  • szczelny na radon
Do pobrania

Prospekty

Instrukcja montażu

Protokoły z badań

Kartę katalogową & Specyfikacje

Aby pobrać kartę katalogową i pecyfikacje, należy sprawdzić i skonfigurować produkt w dolnej części oraz pobrać za pomocą symbolu Download symbol

Warianty

Rura przepustowa/przewiert Øwew. (mm) Średnica zewnętrzna rury (mm) Producent Typ Nr katalogowy Numer artykułu GTIN
150 110 DRS Rohrwerke DUOLIGHT R DN110 SCHWARZ WRD150 1x110 b40 A2/EPDM 3030645173
title=
100 50 DRS Rohrwerke DUOLIGHT R DN50 ROT WRD100 1x50 b40 A2/EPDM 3030645122
title=
150 75 DRS Rohrwerke DUOLIGHT R DN75 ROT WRD150 1x75 b30 A2/EPDM55 3030645138
title=
100 63 DRS Rohrwerke DUOLIGHT R DN63 ROT WRD100 1x63 b30 A2/EPDM 3030661920
title=
150 90 DRS Rohrwerke DUOLIGHT R DN90 ROT WRD150 1x90 b40 A2/EPDM 3030645172
title=
200 160 DRS Rohrwerke DUOLIGHT R DN160 ROT WRD200 1x160 b80 A2/EPDM 3030645175
title=
200 125 DRS Rohrwerke DUOLIGHT R DN125 SCHWARZ WRD200 1x125 b80 A2/EPDM 3030645174
title=


Przewidywany czas wysyłki ok: 2-3 dni roboczych, z zastrzeżeniem wcześniejszej sprzedaży
